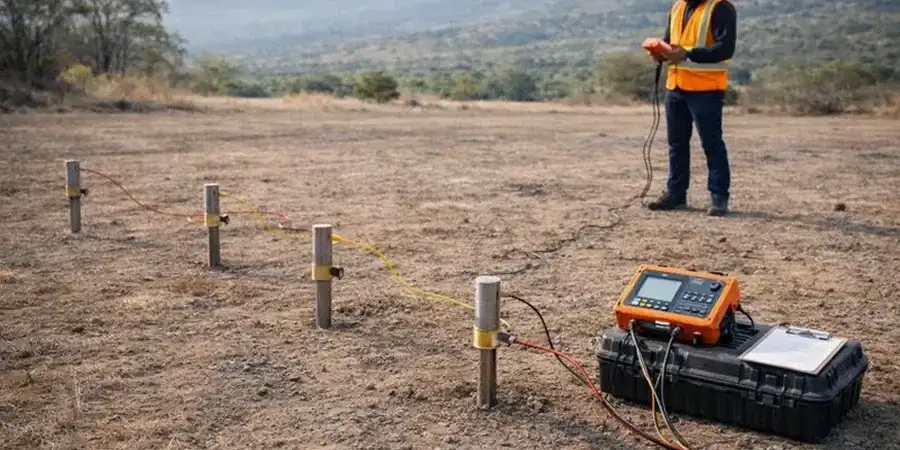

A cidade de Ipatinga, situada a pouco mais de 200 metros de altitude na confluência dos rios Doce e Piracicaba, abriga um dos mais complexos subsolos do leste mineiro. Empreendimentos que vão desde a expansão de subestações industriais até loteamentos residenciais nos bairros altos, como o Bom Retiro, precisam de respostas claras sobre a resistividade do terreno. Nossa equipa executa a Sondagem Elétrica Vertical (SEV) aplicando arranjos Schlumberger e Wenner para identificar anomalias, profundidade do lençol freático e zonas de baixa resistividade que comprometem sistemas de aterramento. Em Ipatinga, essa investigação se torna ainda mais relevante diante da alternância entre solos aluvionares nas margens do rio Doce e a presença de rochas alteradas do complexo gnáissico-migmatítico nas encostas. Dados de resistividade mal interpretados podem levar a erros no dimensionamento de malhas de terra e na locação de poços tubulares profundos, custos que nenhum projeto em Ipatinga deveria assumir sem um diagnóstico geofísico robusto.
Uma única SEV com arranjo adequado revela mais sobre o comportamento elétrico do subsolo de Ipatinga do que dezenas de medições superficiais isoladas.
Metodologia aplicada em Ipatinga
Fatores críticos do terreno em Ipatinga
A aplicação da NBR 7117:2012, que trata da medição da resistividade do solo, é mandatória para qualquer projeto de aterramento elétrico em subestações e plantas industriais no município. Em Ipatinga, o risco mais significativo que encontramos é a subestimação da resistividade em terrenos que, durante a estiagem, apresentam valores aparentes muito superiores aos registrados no período chuvoso. Uma malha de terra dimensionada apenas com medições de superfície, sem uma SEV que alcance a zona de solo permanentemente úmido, pode falhar na dissipação de correntes de falta, colocando em risco instalações e vidas. Além disso, a presença de lentes de canga e laterita, resquícios do intemperismo sobre o embasamento cristalino, cria falsas anomalias resistivas que só uma interpretação geofísica experiente consegue filtrar. Em regiões com histórico de movimentação de massa, a variação sazonal da resistividade indica zonas de percolação preferencial que podem acelerar processos erosivos, um dado que também alimenta os laudos de monitoramento de escavações em obras de grande porte.
Nossos serviços
A Sondagem Elétrica Vertical em Ipatinga vai muito além da simples medida de resistividade aparente. Entregamos um perfil estratigráfico geoelétrico calibrado com a realidade geológica do Vale do Aço, útil para engenheiros eletricistas, geólogos e projetistas de fundações. Os atividades abaixo compõem o escopo típico de uma campanha na região:
Mapeamento de resistividade para malha de terra
Executamos SEVs com arranjo Schlumberger em pátios industriais e subestações, definindo o modelo de solo em camadas necessário para o dimensionamento seguro de sistemas de aterramento conforme a NBR 15749.
Prospecção hidrogeológica com SEV
Aplicamos a resistividade elétrica para localizar fraturas aquíferas no embasamento cristalino e estimar a profundidade do topo rochoso saturado, orientando a perfuração de poços tubulares em condomínios e indústrias de Ipatinga.
Investigação de plumas de contaminação
Utilizamos a assinatura resistiva de contaminantes inorgânicos para delimitar plumas em subsuperfície, especialmente em áreas de antigos depósitos de resíduos siderúrgicos, comuns no entorno do distrito industrial.
Perguntas comuns
Qual a profundidade que uma SEV alcança em Ipatinga?
Depende da abertura máxima dos eletrodos de corrente (AB). Nos terrenos de Ipatinga, onde o embasamento rochoso pode estar entre 15 e 40 metros, trabalhamos com aberturas de AB/2 entre 150 e 300 metros, o que nos permite investigar com segurança até 100 metros de profundidade. A profundidade efetiva de penetração da corrente é limitada pela potência do transmissor e pela resistividade do meio.
Quanto custa uma campanha de Sondagem Elétrica Vertical em Ipatinga?
Uma campanha com três a cinco SEVs em Ipatinga, incluindo o processamento e o relatório de inversão 1D, fica na faixa de R$1.470 a R$2.700, dependendo do número de pontos, da distância de deslocamento entre eles e da complexidade da interpretação geofísica. Em terrenos com acesso restrito, o valor pode variar.
Qual a diferença entre o arranjo Wenner e Schlumberger?
No arranjo Wenner, os quatro eletrodos são igualmente espaçados, o que gera um sinal mais intenso, mas exige movimentação constante de todos os eletrodos a cada leitura. No Schlumberger, os eletrodos de potencial permanecem fixos enquanto os de corrente se afastam, agilizando a aquisição e oferecendo melhor resolução em camadas profundas, que é o que priorizamos nos solos estratificados de Ipatinga.
A SEV substitui as sondagens SPT em um projeto de fundações?
Não. A SEV fornece um perfil de resistividade que inferimos em termos de litologia e saturação, mas não mede a resistência mecânica do solo. Para dimensionar fundações, a NBR 6122 exige ensaios diretos como o SPT. A geofísica entra como uma ferramenta de interpolação entre furos, reduzindo o número de sondagens mecânicas e identificando anomalias pontuais que um SPT isolado poderia não detectar.
